Vigas de Carga

Las vigas, son una pieza fundamental en la mayoría de proyectos de construcción, ya sean residenciales, comerciales o públicos. Son el soporte que toda estructura necesita. Elementos diseñados para sostener cargas lineales, concentradas o uniformes, en una sola dirección. Por ello hoy en este post, se lo dedicaremos a las vigas de Carga.

¿Que son los Elementos Estructurales?

Elemento estructural es cada una de las partes diferenciadas, aunque vinculadas, en que puede ser dividida una estructura a efectos de su diseño. nEl diseño, el cálculo y la comprobación de estos elementos se hace de acuerdo a las normas de resistencia de los materiales en el ámbito de la arquitectura, la ingeniería civil, la ingeniería mecánica y la ingeniería estructural.

¿ Que son las Vigas de Carga?

La viga de carga es la que se encarga de sostener el peso de la losa y transmitirlas a las columnas a su vez a las fundaciones y estas al terreno. Tambien se puede definir, como un elemento estructural lineal al que se le aplica cargas perpendiculares a lo largo de su eje; a tales cargas se les conoce como carga flexión. La flexión causa que una cara del elemento se estire y la otra se contraiga, esto produce que los esfuerzos de tensión y compresión

Tipos de Vigas de Carga

La viga de carga es la que se encarga de sostener el peso de la losa y transmitirlas a las columnas a su vez a las fundaciones y estas al terreno.

Usualmente en la viga de carga se coloca el acero de refuerzo en la parte inferior de la sección transversal, ya que los esfuerzos axiales debido al peso que sostiene, tienden a flexionar la viga en la parte inferior. Elaboración de tres espacios en los que se representan las distintas fases de la construcción de una viga de carga.

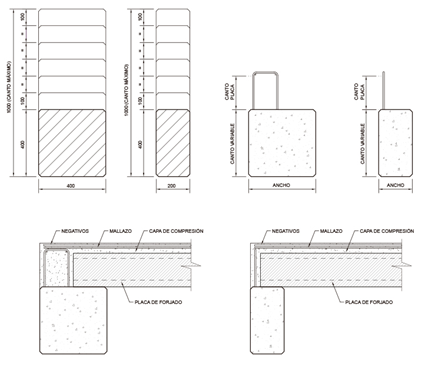

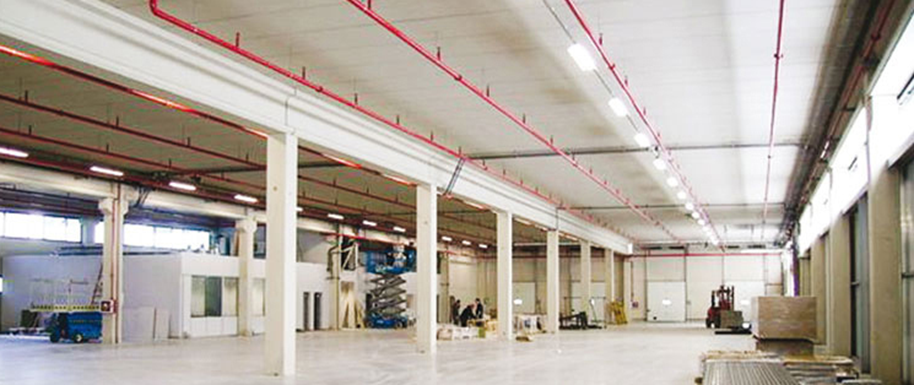

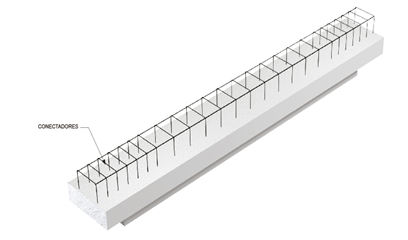

Las soluciones prefabricadas para vigas de carga permiten resolver de una manera óptima la construcción de elementos estructurales tipo viga. Normalmente se trata de esquemas estructurales como viga simplemente apoyada sobre pilar o sobre ménsula, existiendo la posibilidad de dar continuidad a varios tramos o de realizar la unión viga-pilar como nudo rígido.

El hormigón pretensado optimiza la sección resistente, permitiendo resolver luces y cargas francamente importantes. En cuanto a la tipología de vigas es muy amplia, siendo las habituales las

siguientes:

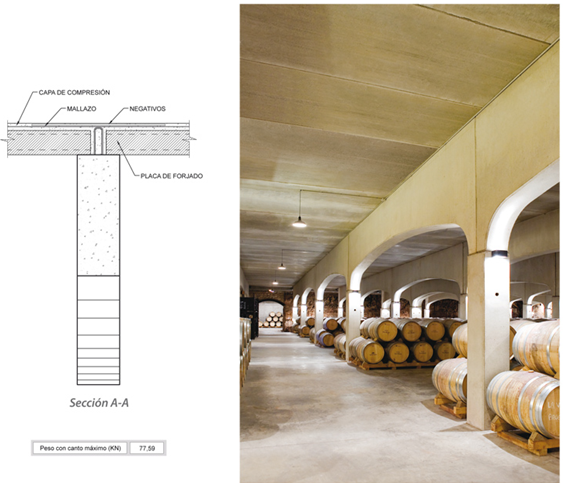

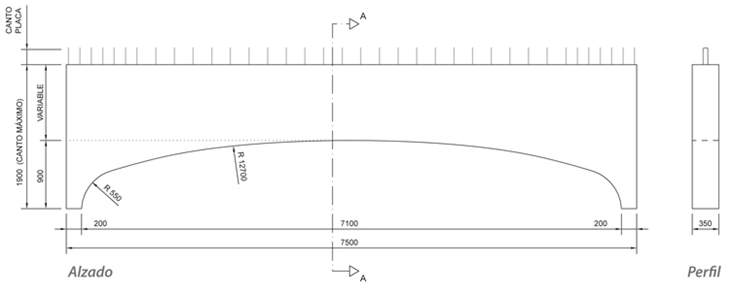

Vigas de carga bodega.

Vigas de carga en T invertida.

Vigas de carga en L.

Vigas de carga rectangulares.

Vigas de carga en T.

Vigas de carga grada.

Vigas de carga en I.

¿Cómo saber cuál es la viga principal?

Elemento horizontal sobre el que se apoya y fija la viga secundaria recogiendo su carga. Este elemento se fija a los pilares, a los que transmite sus esfuerzos.

¿Qué esfuerzos soportan las vigas?

Existen 5 tipos de esfuerzos a los que estas vigas se someten dependiendo de la instalación y son: Compresión, Tracción, Flexión, Torsión y Cortante.

¿Cuáles son los tipos de apoyos en vigas?

• Apoyos y enlaces entre elementos estructurales.
• Apoyo simple o apoyo articulado móvil. La reacción corresponde a la que se produce entre dos superficies tangentes que se tocan en un punto, permitiendo el deslizamiento relativo entre ambas.
• Apoyo doble, o apoyo articulado fijo.
• Empotramiento.

¿De que Estan Hechas Las Vigas De Construccion?

Existen diferentes tipos de vigas de construcción en función de la elección del material de construcción. Los materiales más comunes son el hormigón armado, la madera, el acero y los materiales poliméricos reforzados con fibra.

Las vigas de hormigón armado se fabrican cuando se incrustan barras de acero a lo largo de un miembro estructural para aumentar la resistencia a la tracción de la estructura. Son los tipos de vigas más comunes. Por otro lado, las vigas de acero se fabrican con acero y se moldean en diferentes formas. Las vigas de acero estándar son las vigas I, las vigas H, las secciones W y S, las secciones huecas rectangulares, las vigas de chapa y las secciones huecas circulares. El acero es un material idóneo para construir vigas de grandes luces, y también lo utilizamos para hacer vigas compuestas de hormigón y acero.

La madera es el material más antiguo utilizado en la construcción de vigas. Las vigas de madera se construyen uniendo miembros estructurales de madera.

Utilizamos materiales poliméricos reforzados con fibras para construir vigas compuestas en las que unimos dos o más materiales para formar una viga.

En Conclusión



Para terminar y resumir un poco este post. Las Vigas de Carga son parte de la mayoria de las edificaciones. Aca te dejo unos videos, relacionados al tema ¡Hasta Pronto!

Autor: Mayerling Jimenez C.I: 30.156.705
